扬尘在线监测设备怎么安装
2022-06-10 00:00:00 来源： 点击：3904 喜欢：0
扬尘在线监测设备怎么安装?

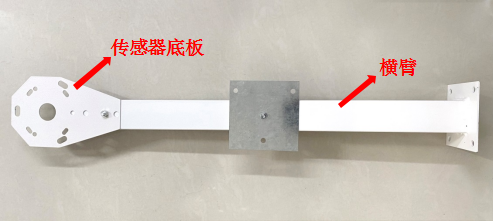

1. 将传感器底板安装在横臂上（两个），如图所示：
2. 将风向传感器和带线百叶箱安装在横臂上如图所示：
注意：风向传感器分方向安装如图所示：
3. 穿线

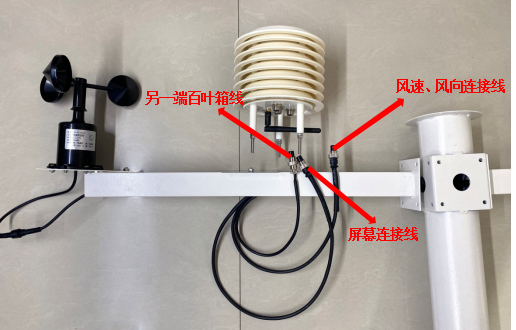

风速、风向连接线 屏幕连接线 带线传感器
（1） 将带线传感器的线穿入横臂固定带线传感器，如图所示：
（2）风速、风向传感器线、带线百叶箱线穿入管内如图所示：
（3）安装风速传感器，并将所有传感器的线穿入管内如图所示：
注意：线插孔都有对应孔位（三孔、四孔、五孔）

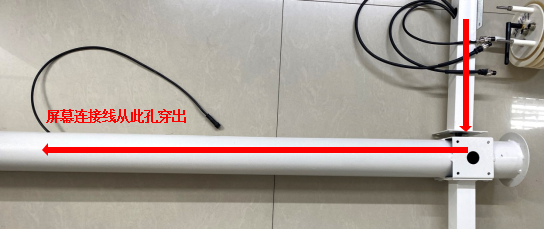

（4）屏幕连接线从横臂内穿过，从立杆孔穿出如图所示：
4. 固定好所有传感器，如图所示：
5. 固定好横臂，安装避雷针如图所示：

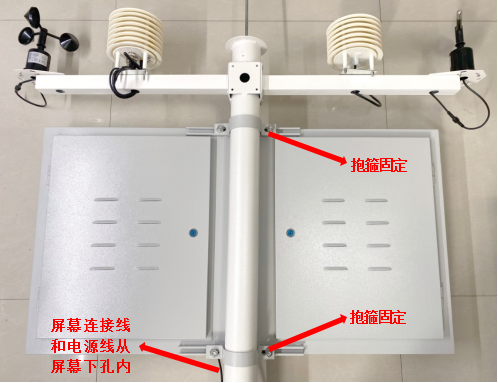

6. 将屏幕连接到立杆上，如图所示：
7. 将两根1.5米立杆连接好，用膨胀丝将组装好产品固定在地面上，如图所示：
8. 安装完毕，通电测试。
